进口蒸汽内螺纹电磁阀安装说明
1．LIKPH系列进口蒸汽内螺纹电磁阀安装前应仔细阅读产品的使用说明书，查核产品是否完全符合使用要求，熟悉安装要点，做好准备工作。
2．安装时线圈向上，并保持垂直位置，电磁阀阀体上箭头标记应与管道流向一致，不得安装在有溅水或漏水的地方。
3．接管之前用0.3MPa的压力对管道充分冲洗，把管道中的金属粉末密封材料残留，锈垢等完全清除；电磁阀的工作介质应清洁无颗粒; 杂质，建议阀前安装过滤器，蒸汽管路安装疏水阀。
4．在进口蒸汽内螺纹电磁阀发生故障时，为了保证系统正常运行，最好安装旁路装置。
5．不要将电磁阀安装于管道低凹处，以免蒸汽冷凝水，杂质等沉淀在阀内而妨碍动作。
6．普通型高温电磁阀不可在易燃易爆危险场合使用。
7．在管道刚性不足情况下，建议把电磁阀阀前后管子用支架固定，以防工作时引起振动。
8．电磁阀前后管道上需装压力表，以便观察。
注解：
1、进口电磁阀安装前必须清理管道内的杂质、焊渣，以免造成阀体内漏。
2、进口电磁阀一般工况只能水平安装，垂直安装时需要提前说明。
3、进口电磁阀安装完毕后，应先动作几次正常后方能投入使用
进口蒸汽内螺纹电磁阀是指用于蒸汽介质的开关截止的电磁阀，具有耐高温和耐腐蚀的特性。主要适用锅炉蒸汽-饱和蒸汽，热电厂出来的蒸汽-过热蒸汽两种。广泛地应用纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理和科研部门以及浴室、食堂、空调等自控系统
1、饱和蒸汽 温度压力相对稳定，温度低于250℃，工作压力低于6.4Mpa
2、过热蒸汽 温度压力变化基数较大 温度zui高可达400℃以上，工作压力则低于4.0Mpa
进口蒸汽内螺纹电磁阀特点
1、耐高温:采用金属硬密封，提高了使用温度。介质流体温度可达650℃
2、耐磨:选材台理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损。
3、采用打杆原理保证线圈和阀体彻底隔离
进口蒸汽内螺纹电磁阀技术参数
|
公称通径 |
DN15～DN50mm |
|
动作方式 |
直动型、先导型 |
|
工作环境温度 |
30—+80℃;-50—+100℃ |
|
线圈工作温度 |
<+50℃、<+85℃ |
|
控制方式 |
常开式、常闭式 |
|
国际标准电压 |
AC（380、220、110、24）V、DC（220、110、24、12）V |
|
流通流体介质 |
蒸汽、饱和蒸汽等高温气体 |
|
流通流体温度 |
<+120℃、<+200℃、<+350℃ |
|
流通流体压力 |
-1-64bar |
|
阀体材质 |
不锈钢（304、316、316L）、铸钢 |
|
连接方式 |
内螺纹 |

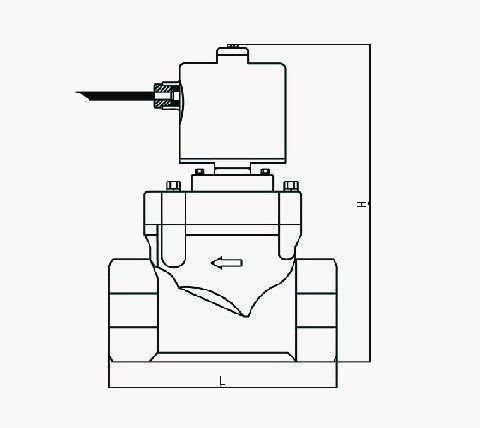

进口蒸汽内螺纹电磁阀安装尺寸
|
公称通径 |
螺纹连接 |
|||
|
G螺纹 |
L |
H |
重量KG |
|
|
DN15 |
G1/2 |
70 |
135 |
15 |
|
DN20 |
G3/4 |
85 |
140 |
17 |
|
DN25 |
G1 |
95 |
150 |
2 |
|
DN32 |
G1+1/4 |
115 |
160 |
27 |
|
DN40 |
G1+1/2 |
130 |
190 |
35 |
|
DN50 |
G2 |
145 |
205 |
36 |
